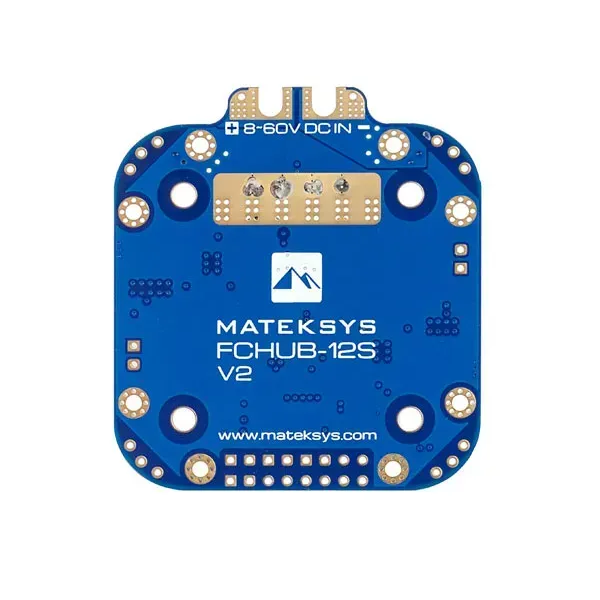

Плата розподілу живлення Matek FCHUB-12S V2 PDB для дронів — 3–12S, 4×70A, датчик струму 440A, BEC 5V/12V

Matek FCHUB-12S V2 — потужна плата розподілу живлення PDB, розроблена для X-Class квадрокоптерів, великих дронів та інших багатороторних платформ із високим струмовим навантаженням.

Плата підтримує живлення 3–12S LiPo (8–60V), має чотири силові канали для ESC, високоточний датчик струму до 440A та вбудовані стабілізатори живлення 5V, 12V і 3.3V.

Переваги

• Робоча напруга 8–60V
• Підтримка акумуляторів 3–12S LiPo
• 4 × 70A постійного струму
• 4 × 110A пікового струму
• 4 силові виходи для ESC
• Окремі контакти сигналу та телеметрії ESC
• Датчик струму до 440A
• ADC 3.3V
• Current Scale 75
• Вбудований дільник напруги 1K:20K
• BEC 5V / 5A, максимум 6A
• BEC 12V / 4A, максимум 5A
• Вихід 3.3V / 500mA
• Керований вихід 12VSW до 2A
• Керування 12VSW через PINIO
• Підтримка телеметрії BLHeli32
• Роз'єм JST-SH 8-pin
• LED-індикація 5V та 12V
• Монтаж 30.5 × 30.5 мм

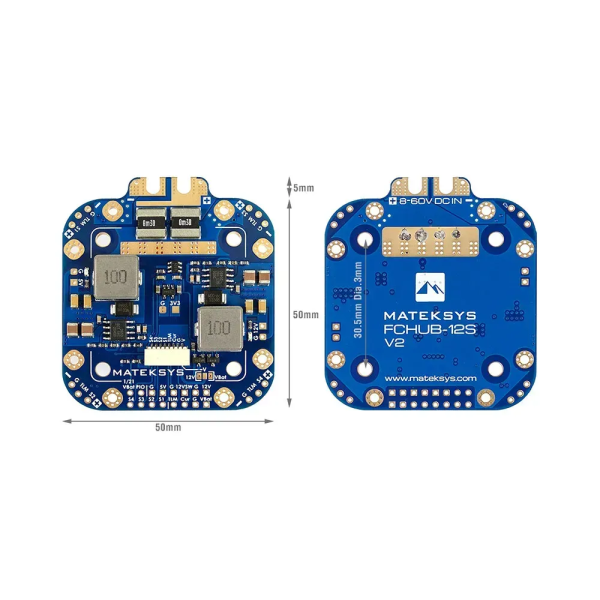

• Розмір 55 × 50 × 6 мм
• Вага близько 21 г

Живлення 3–12S та високі струми

FCHUB-12S V2 працює в діапазоні 8–60V, тому підходить для потужних збірок на акумуляторах від 3S до 12S LiPo.

Кожен із чотирьох силових каналів розрахований на струм до 70A постійно та до 110A короткочасно, що робить плату придатною для великих моторів та високострумових ESC.

Вбудовані BEC

Плата має декілька стабілізованих виходів живлення:

• 5.1V / 5A, максимум 6A;
• 12V / 4A, максимум 5A;
• 3.3V / 500mA;
• керований 12VSW / 2A.

Вихід 12VSW можна вмикати та вимикати через PINIO, що зручно для керування додатковим обладнанням.

Датчик струму та моніторинг живлення

Вбудований датчик струму підтримує вимірювання до 440A та передає аналоговий сигнал 0–3.3V.

Також на платі встановлений дільник напруги 1:20, що дозволяє передавати дані про напругу акумулятора на польотний контролер.

Підключення ESC та телеметрії

На платі передбачено:

• 4 силові виходи ESC;
• сигнали S1–S4;
• телеметрію TLM;
• GND;
• датчик струму;
• вибір 12V або VBAT на виході V.

Телеметрія сумісна з ESC на BLHeli32.

Комплектація

• Плата Matek FCHUB-12S V2
• Кабель SH1.0 8-pin, 5 см
• 2 роз'єми SH1.0 8-pin

Matek FCHUB-12S V2 — високострумова PDB для потужних дронів і X-Class платформ із підтримкою 3–12S, струмом до 4×70A, датчиком 440A та вбудованими BEC 5V/12V.
